Le principe général retenu dans tous les schémas proposés est d’utiliser une ou plusieurs PAC pour réchauffer les retours des réseaux de chauffage.
Selon l’objectif premier recherché (performance énergétique, décarbonation ou optimisation des coûts d’investissement ou de fonctionnement), le positionnement de la PAC pourra varier.

C’est ainsi que nous proposons :

  • Des schémas en hybridation totale avec la PAC située en amont de la chaudière d’appoint sur le retour général de tous les réseaux secondaires ; ces schémas vont favoriser le taux de couverture PAC et donc la décarbonation (schémas SS1, DS1, DS2, DS4, DS6, TS2, TS5)
  • Des schémas en hybridation partielle avec la PAC située sur le retour de quelques réseaux secondaires, la chaudière assurant l’appoint sur ces réseaux et la totalité sur les autres réseaux ; ces schémas représentent un bon compromis (adaptation des schémas mono-circuit)
  • Des schémas en hybridation mono-circuit avec la PAC située sur le retour d’un seul réseau secondaire avant le by-pass de la vanne 3 voies afin de pouvoir travailler avec le débit le plus important ; la chaudière assurant l’appoint sur ce réseau et la totalité sur les autres réseaux ; ces schémas vont favoriser la performance énergétique (COP moyen annuel) et le coût d’investissement (schémas DS3, DS5, TS1, TS3, TS4

Les schémas proposés sont classés en trois catégories :

  • Simple Service (SS) pour chauffage seul
  • Double Service (DS) pour chauffage et Eau Chaude Sanitaire
  • Triple Service (TS) pour chauffage, rafraîchissement et Eau Chaude Sanitaire

Pour les schémas Simple Service et Double Service, la ou les PAC seront dimensionnées sur 15 à 40% des besoins en puissance de chauffage selon l’objectif recherché et la ou les chaudières sur 100% des besoins de chauffage ou sur la puissance ECS si elle est supérieure aux besoins de chauffage.
Pour les schémas Triple Service, la ou les PAC seront dimensionnées sur les besoins en puissance de rafraîchissement et la ou les chaudières sur 100% des besoins de chauffage ou sur la puissance ECS si elle est supérieure aux besoins de chauffage.
Les ballons tampon sont tous proposés en trois piquages. Cela permet de garantir une température départ PAC jusqu’aux circuits secondaires, sans pertes liées au brassage dans le ballon tampon. L’expérience nous démontre que les pertes peuvent être importantes (jusqu’à 2°C) ; et c’est d’autant plus préjudiciable en mode froid puisque les ΔT aller/retour sont faibles (5°C en général).
Cela dit, les schémas fonctionnent tout de même avec des ballons tampon 4 piquages ; les performances seront moindres mais cette solution peut correspondre à des offres industrielles.

Tous les schémas sont dessinés avec 1 ou 2 réseaux secondaires, 1 ou 2 PAC et 1 chaudière.
Selon les besoins du projet ou le type de matériel choisi, les schémas pourront être adaptés en rajoutant des réseaux ou des équipements de production.

Trois types de chaudières existent : des chaudières avec contrainte de débit et de température, des chaudières avec seulement une contrainte de débit et des chaudières sans contrainte. Ces trois variantes sont représentées sur les schémas SS1 et DS1 avec les dénominations SS1bis, SS1ter, DS1bis et DS1ter. Nous ne les avons pas représentées sur les autres schémas mais ils sont tous adaptables en bis et ter selon le type de chaudière comme les schémas DS1 et SS1.

Fiche technique du schéma TS5 (été/hiver)

Présentation

Hybridation des deux circuits de chauffage ou hybridation totale du chauffage avec la PAC 1.
Le choix d’hybrider l’ensemble des réseaux de chauffage se justifie par exemple pour l’une des raisons suivantes :

  • Les réseaux 8 et 9 sont deux réseaux régulés
  • Leurs lois d’eau sont compatibles avec de bonnes performances de la pompe à chaleur.

Si l’un des deux réseaux est haute température (incompatible avec de bonnes performances de la PAC, préférer une hybridation partielle ou mono circuit).
Rafraichissement des deux réseaux.
Hybridation de l’ECS avec une seconde PAC P2
La chaudière est une chaudière condensation sans contrainte de débit et de température.

Dimensionnement :

La puissance de la pompe à chaleur P1 (Ppac) sera dimensionnée en mode chaud entre 15 et 40% des déperditions (D).
Ppac(0/50°C) = 0,15 à 0,4 x D suivant l’objectif recherché par le maître d’ouvrage (décarbonation, performance énergétique maximum, RE2020, …).
La chaudière est dimensionnée pour assurer l’intégralité des besoins de chauffage du site
Si le besoin de froid du site est supérieur à cette valeur la PAC P1 sera dimensionnée sur ce besoin de froid.
La puissance de la PAC P2 doit permettre une mise en température du ballon tampon ECS à la température T2 choisie par le concepteur dans une durée comprise entre 4 et 6h

Points d’attention : Description

Les réseaux 8 et 9 sont obligatoirement deux réseaux régulés. Si la loi d’eau d’un des deux réseaux est supérieure à certains moments de l’année à la température maximale que peut fournir la PAC (les jours les plus froids de la saison de chauffe par exemple), la chaudière complètera le besoin de température. La chaudière apportera également la puissance nécessaire une fois la puissance maximale de la PAC P1 atteinte.
Les ballons des PAC sont en eau technique (non sanitaire).
Le sur débit primaire par rapport au secondaire (idéalement de 5%) va progressivement charger les ballons des PAC aux températures T1 et T2.
Dans chaque cas, la PAC se mettra à l’arrêt dès lors que son delta T mini sera atteint. Le ballon en question sera alors complètement chargé. Les circulateurs des PAC restent en fonctionnement. Lors d’un nouveau besoin, le ballon en question se déchargera jouant ainsi son rôle d’inertie avant que la PAC ne se remette en route.
Ici la production d’ECS est laissée au libre choix du concepteur.

  • Echangeur à plaque + ballon de stockage ECS
  • Ballon de stockage ECS avec échangeur intégré dans le ballon
  • Stockage primaire + échangeur à plaque

La vanne 3 voies V7 doit être pourvue d’un moteur avec retour à zéro par manque de courant afin de s’assurer de sa fermeture en été pour ne pas engager la chaudière en réchauffage du circuit parce que T7 a détecté une température trop basse par rapport à la consigne du régulateur.

Fonctionnement en mode hiver

En chauffage

Les circuits de chauffage 8 et 9 sont alimentés par la PAC P1 et une chaudière à condensation (sans contrainte de débit ni de température) qui assure l’appoint aussi bien en température qu’en puissance.
La PAC P1 a pour consigne de maintenir la température T1.
La consigne en T1 doit tenir compte de la consigne du circuit chauffage dont la loi d’eau est la plus importante auquel il faut ajouter un décalage de consigne de +xK.
Ceci a pour but de privilégier le fonctionnement de la PAC P1 par rapport à celui de la chaudière et s’assurer que cette dernière s’enclenchera que lorsque la température en T7 n’est pas suffisante.
En effet, si la température T1 est inférieure à la consigne chaudière mais qu’elle se situe dans la Bande Proportionnelle ou hystérésis de la consigne chaudière, la chaudière ne pourra pas s’enclencher et le confort ne sera pas satisfait. Le seul moyen d’éviter ce phénomène est de créer un décalage entre la consigne T1 et la consigne chaudière équivalente à la consigne T7.
Si la température T1 devient inférieure à la consigne, la sonde T7 va le détecter et demander à la vanne V7 de s’ouvrir pour que la chaudière apporte petit à petit le complément de chaleur nécessaire aux circuits de chauffage.
Dit autrement, en fonction de la chute de température constatée en T7 par rapport à la consigne du réseau le plus défavorisé, la vanne trois voies V7 va œuvrer de manière à forcer progressivement une partie du débit à circuler vers la chaudière.
Dès que la température T1 devient égale à la température désirée par les réseaux de chauffage +xK, T7 va détecter l’excès de calorie apporté par la chaudière et donc V7 va se fermer. La PAC assure alors seule, le besoin de chauffage.
Ce principe de régulation qui permet à la PAC P1 et à l’appoint chaudière de satisfaire la loi d’eau du circuit chauffage le plus demandeur favorise la performance ou le COP de la PAC P1.
La consigne PAC P1 en T1 peut également être réglée à une température supérieure à celle des circuits chauffage. Ce choix maximisera cette fois-ci son temps de fonctionnement ou son taux de couverture.
Lorsque la PAC à la puissance nécessaire pour satisfaire la consigne T1 (loi d’eau du réseau le plus défavorisé + x°K), ce sont les vannes V8 et V9 qui maintiendront les lois d’eau souhaitées par les deux réseaux de chauffage.

La chaudière suit la consigne du réseau de chauffage le plus demandeur.
Elle se met en route si un écart entre cette consigne et T7 est constaté.

En ECS

La PAC P2 assure le préchauffage de l’eau nécessaire à la production d’ECS. Elle a pour consigne de maintenir la température T2 en sortie de ballon.
T2 est fixe et choisie par le concepteur pour être compatible avec de bonnes performances de la PAC P2 suivant le fluide frigorigène choisi pour la PAC.

Fonctionnement en mode été.

La PAC P1 assure le rafraichissement des deux réseaux. Elle devra maintenir en T1 la consigne de rafraichissement des deux réseaux par exemple 7°C.

La PAC P2 est en fonctionnement pour l’eau chaude sanitaire avec une logique identique à celle de l’hiver.

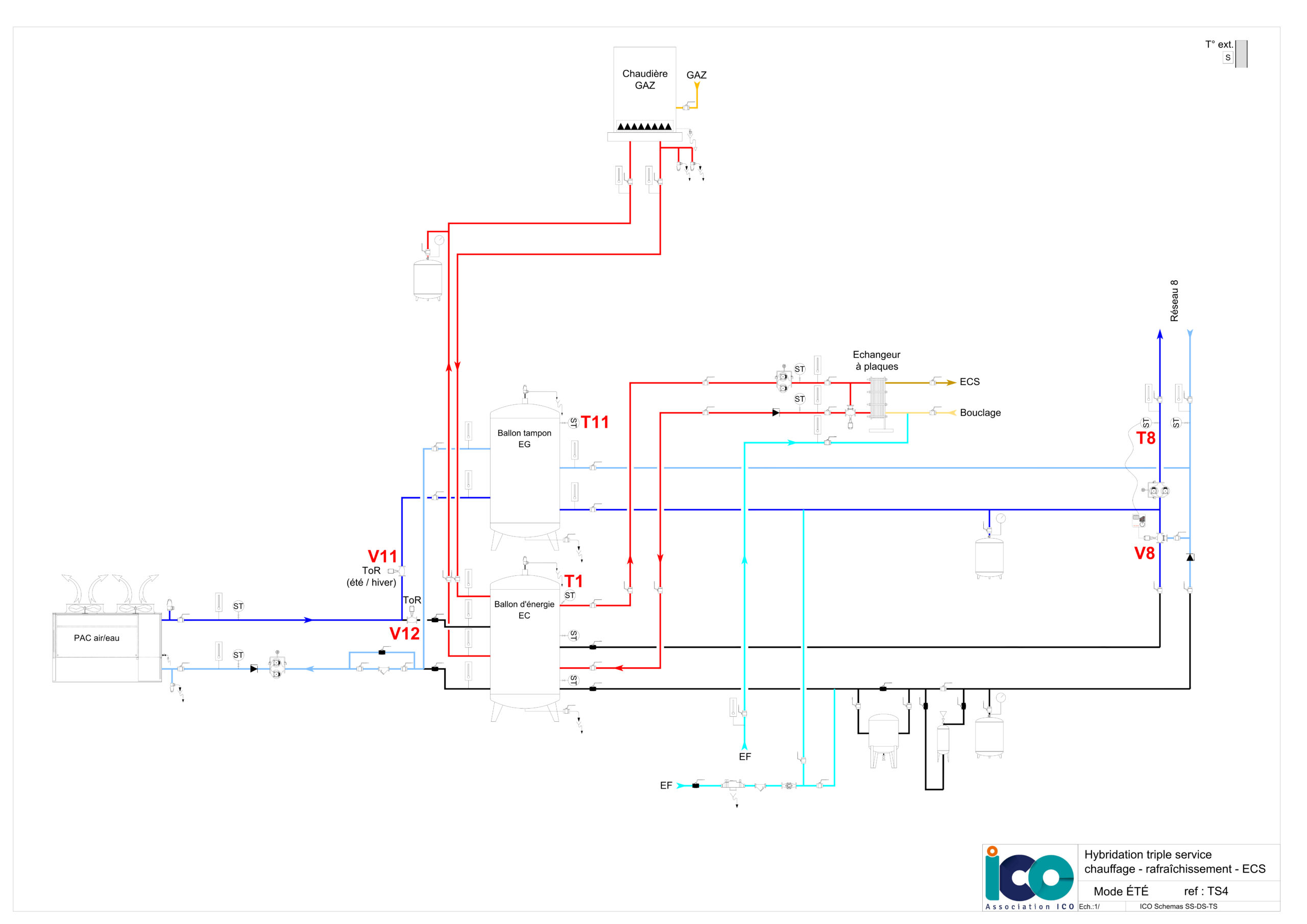

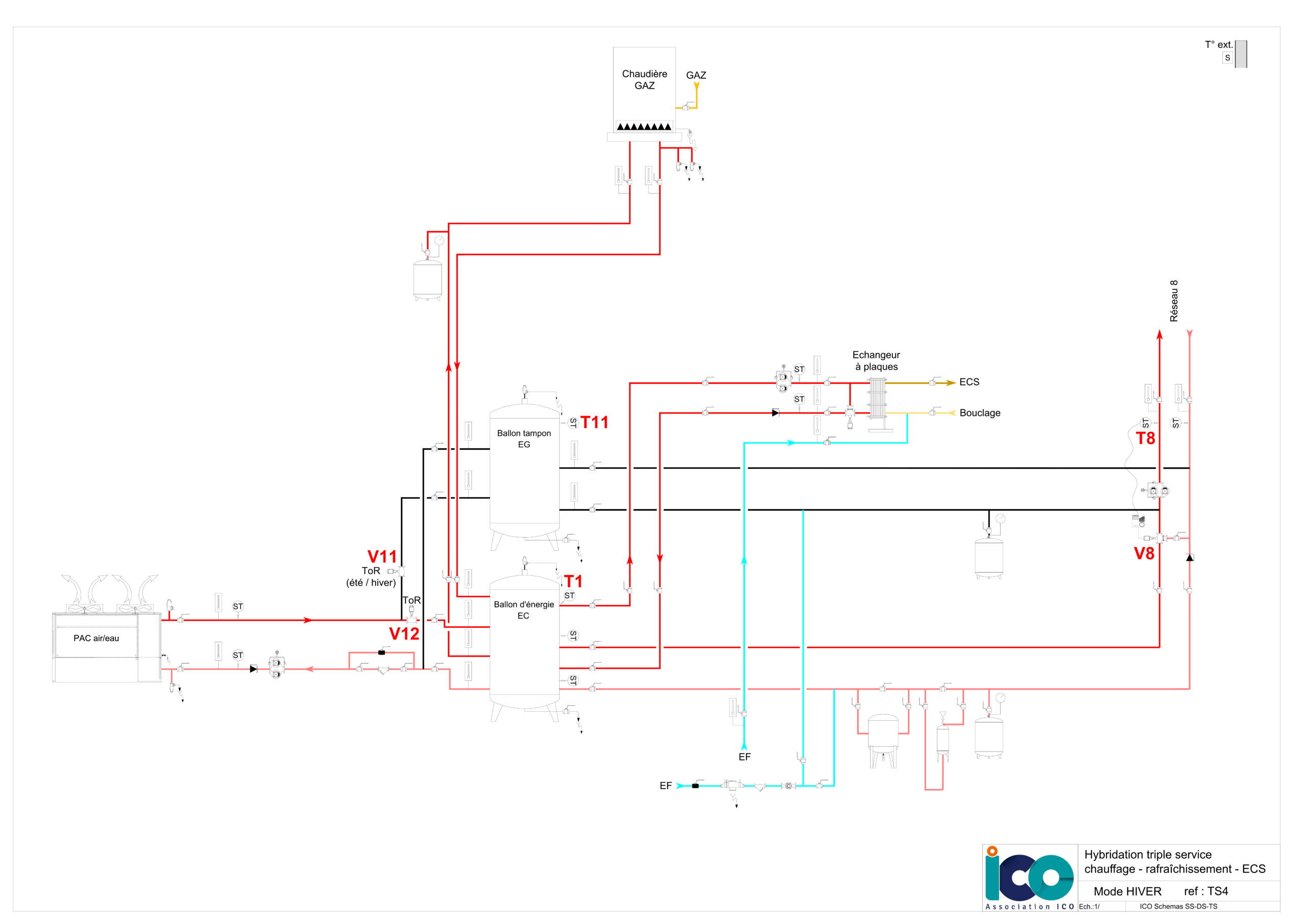

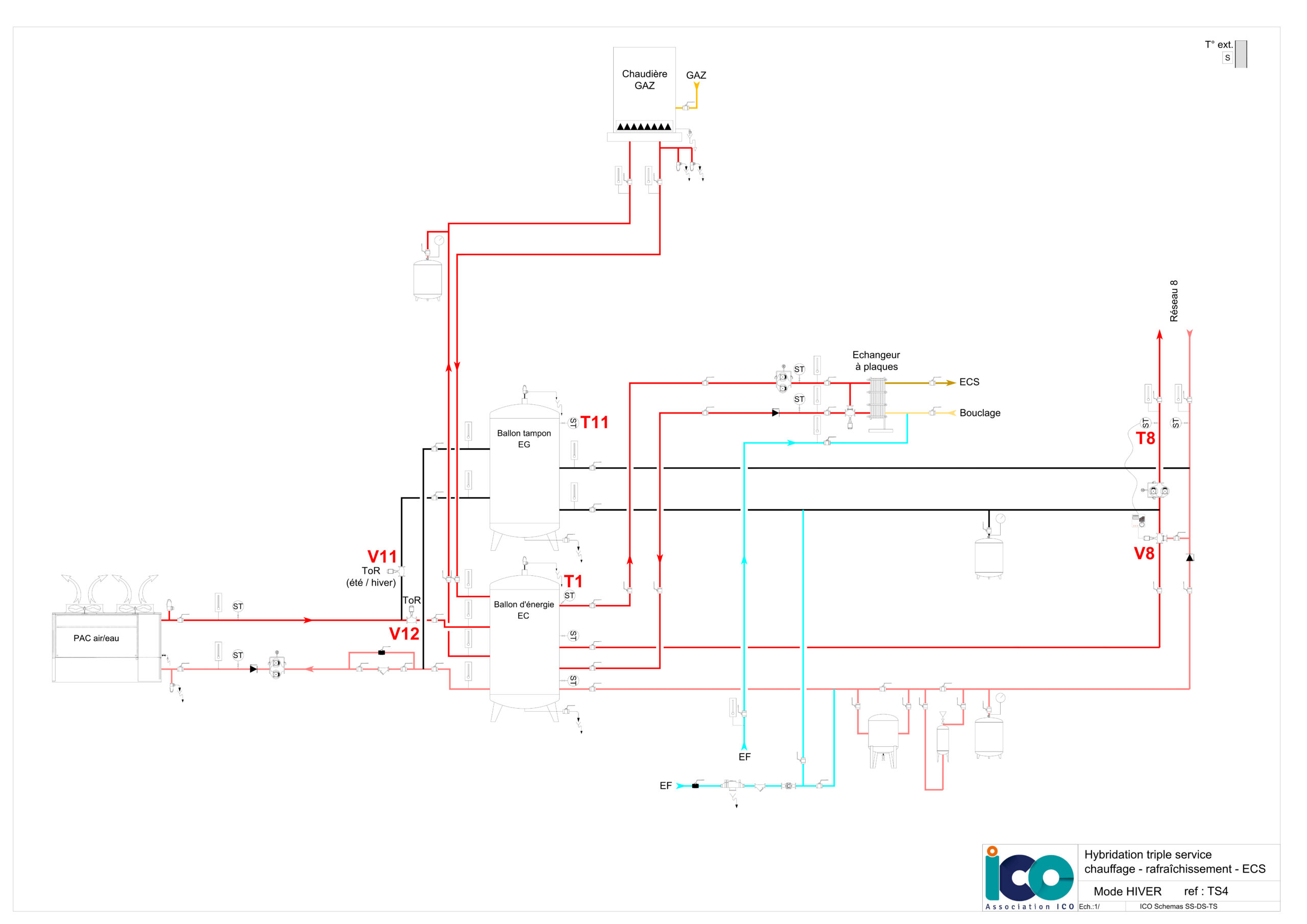

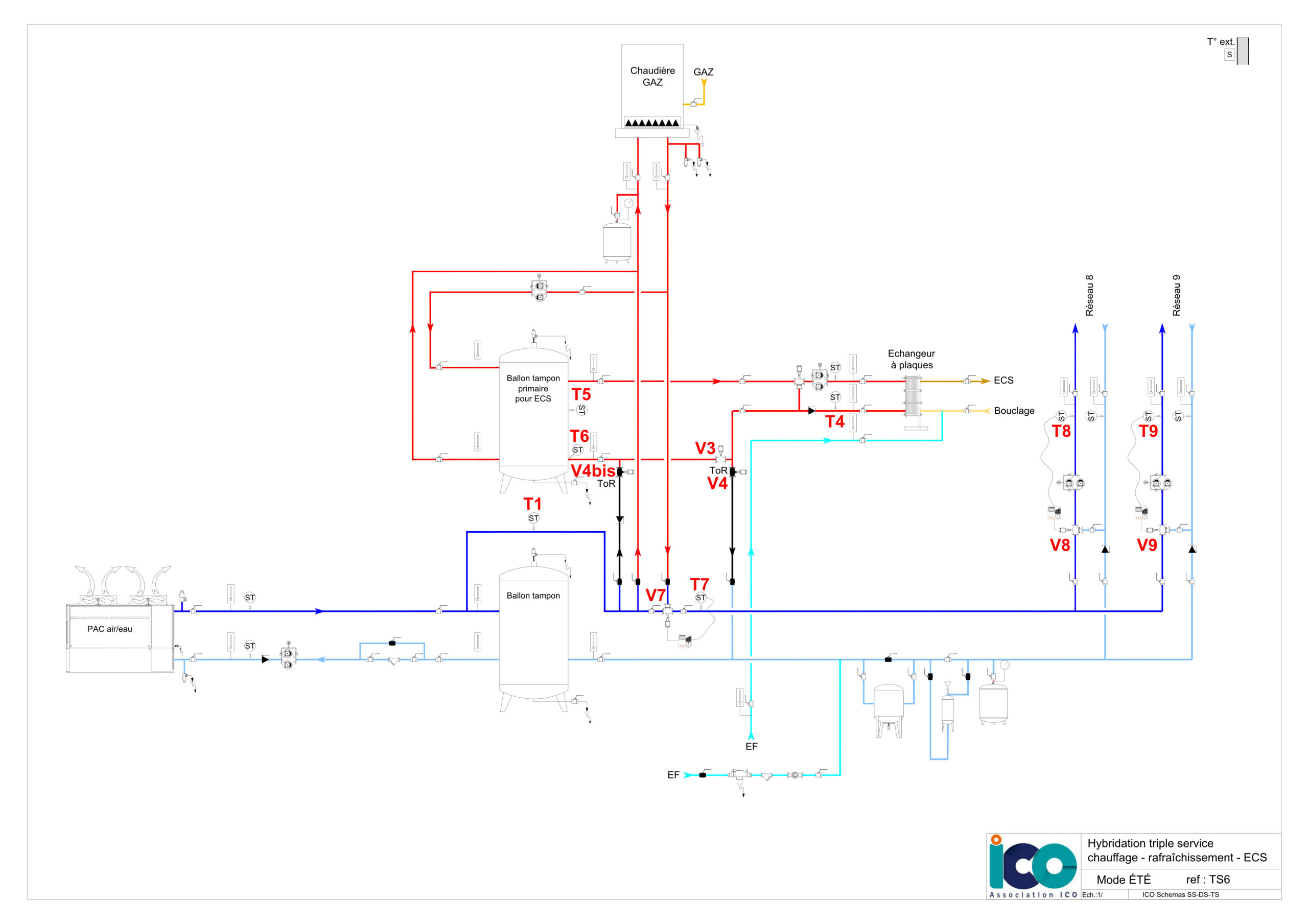

Fiche technique du schéma TS4 (été/hiver)

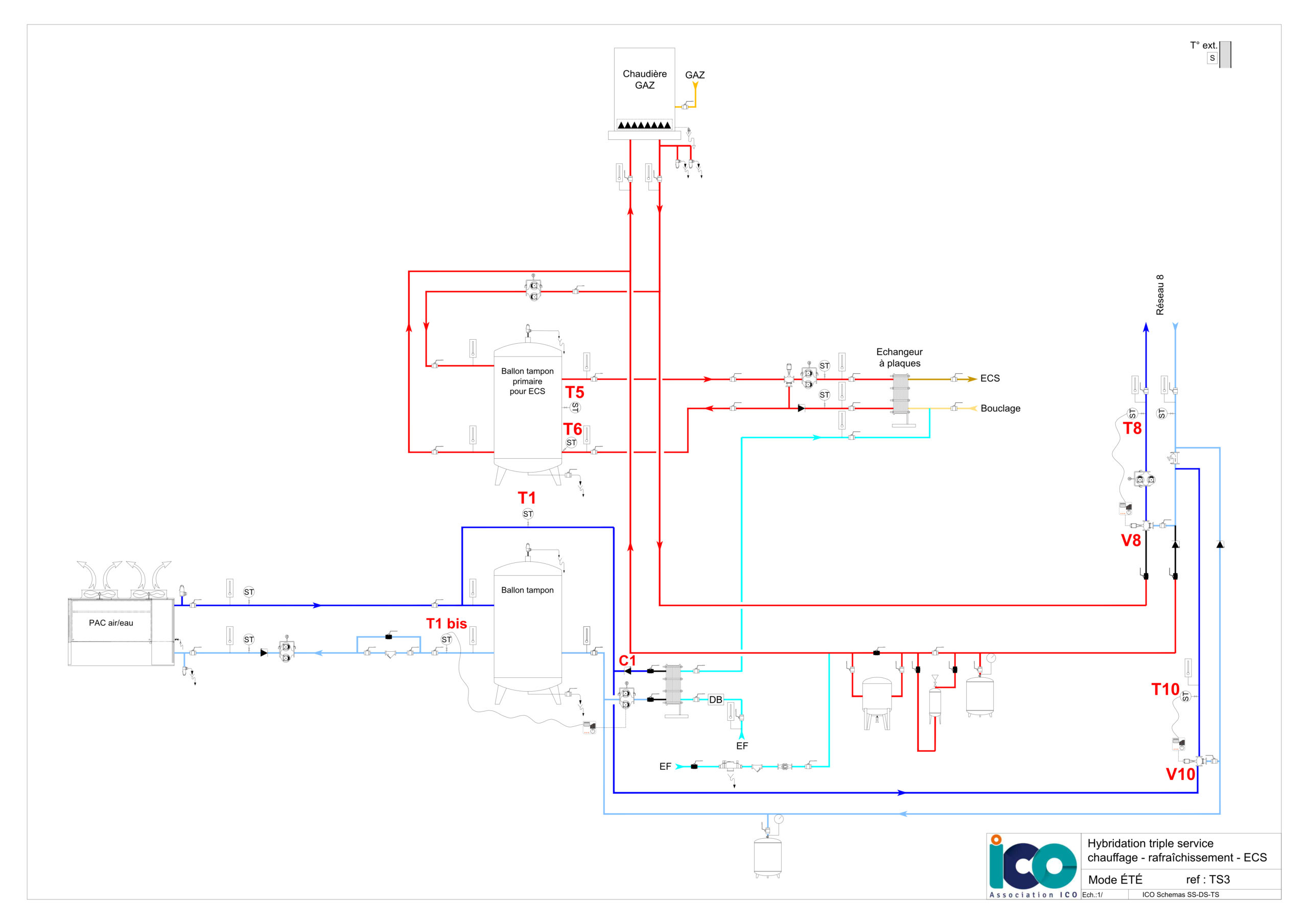

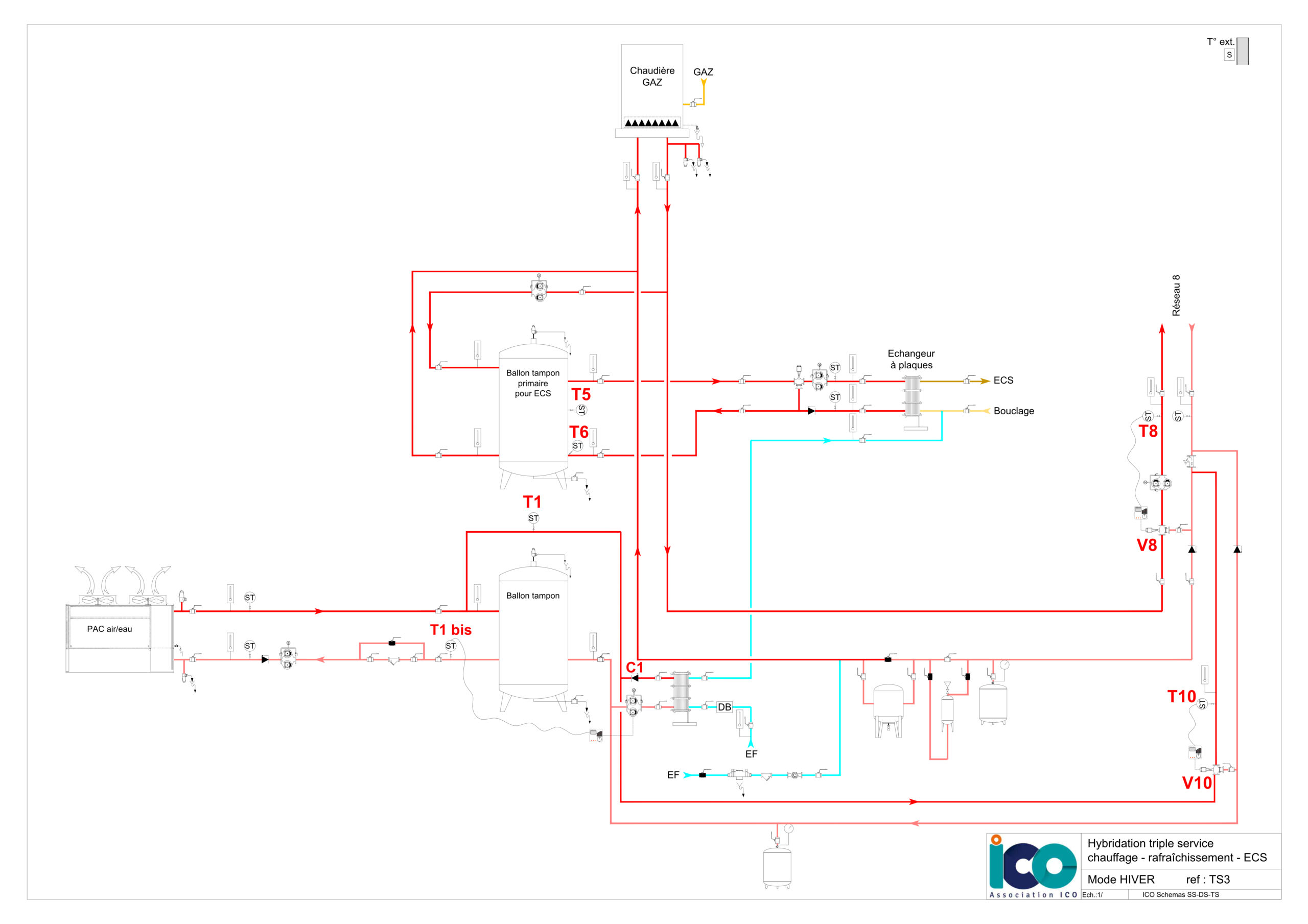

Fiche technique du schéma TS3 (été/hiver)

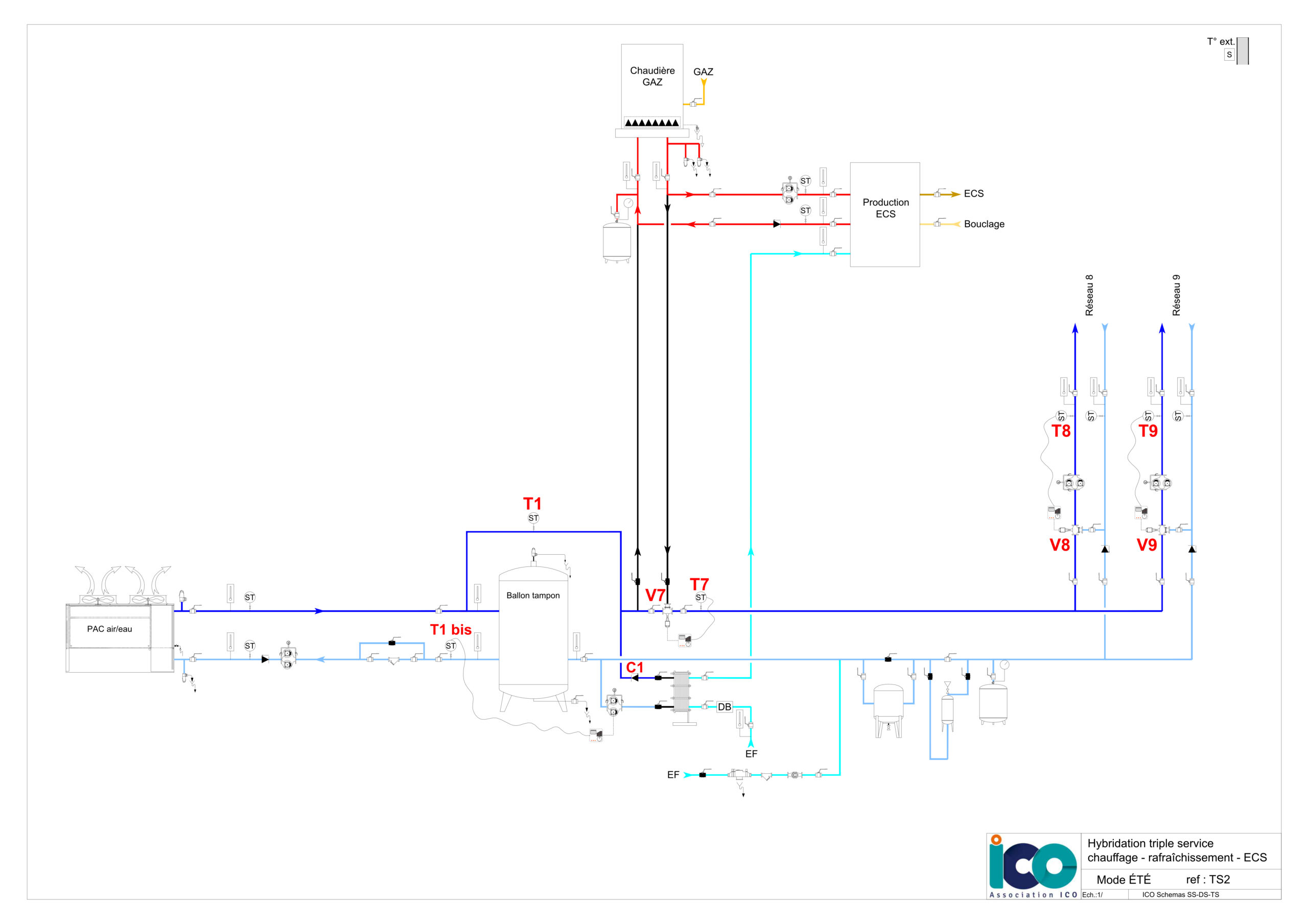

Fiche technique du schéma TS2 (été/hiver)

Fiche technique du schéma TS1 (été/hiver)

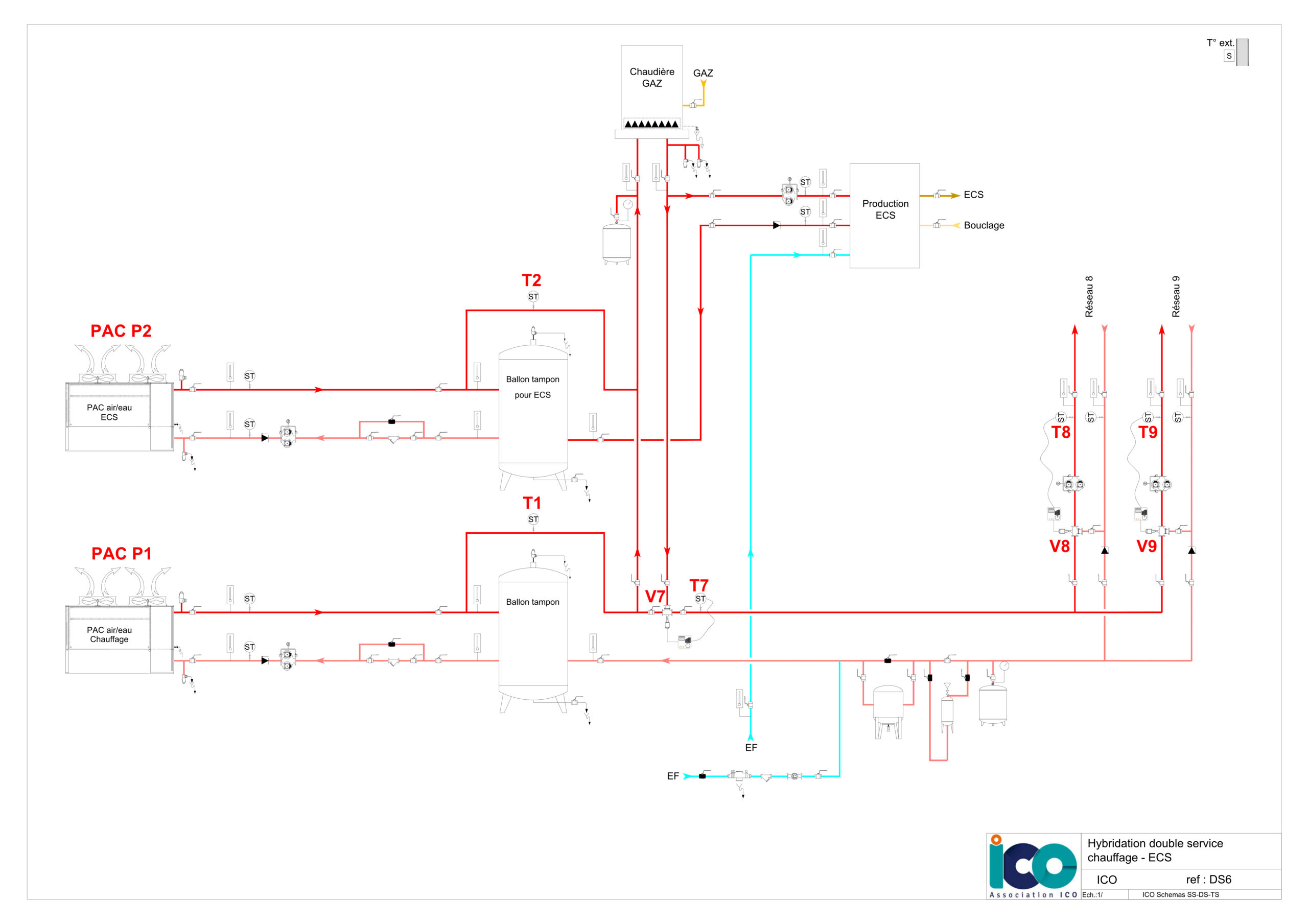

Fiche technique du schéma DS6

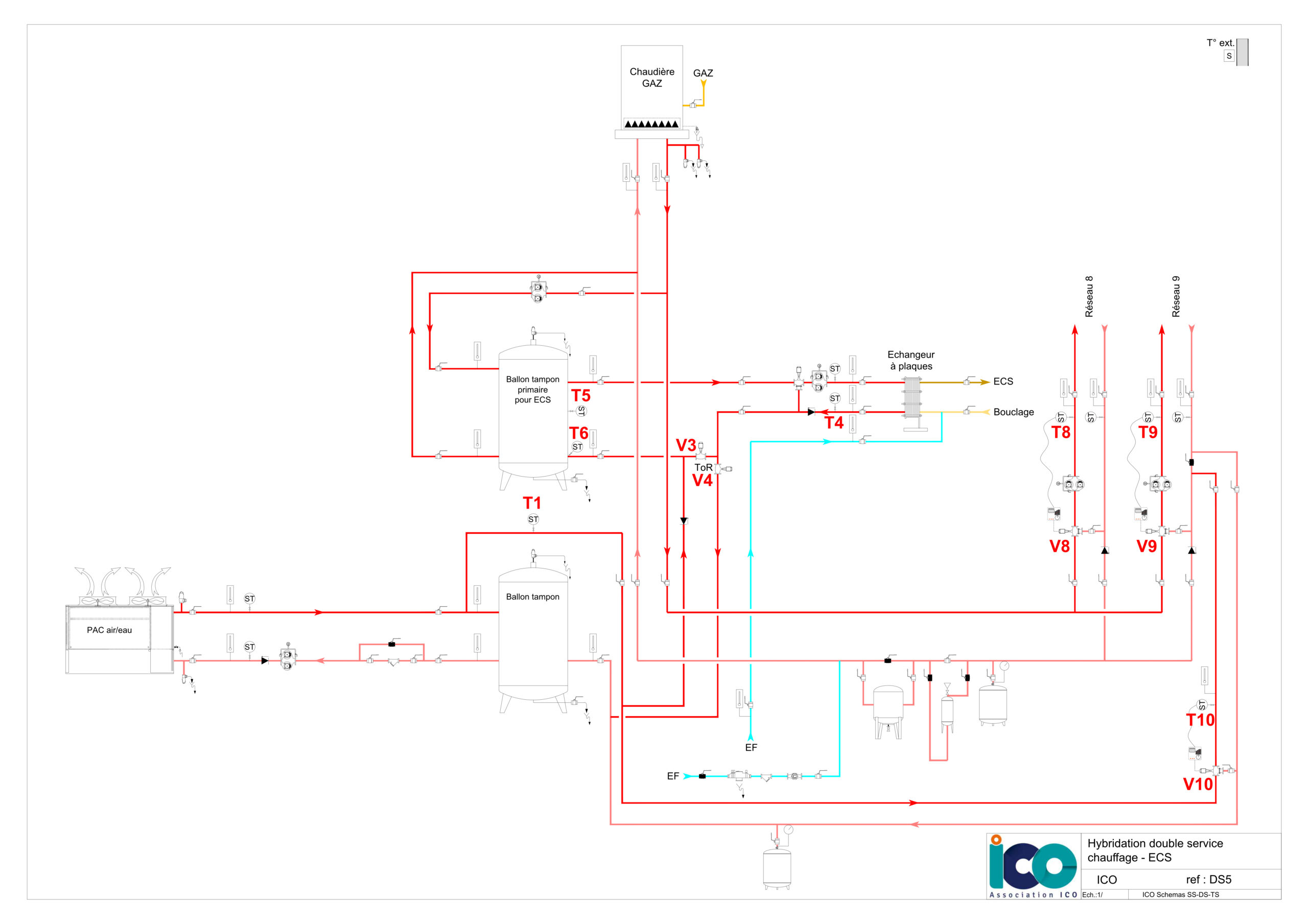

Fiche technique du schéma DS5

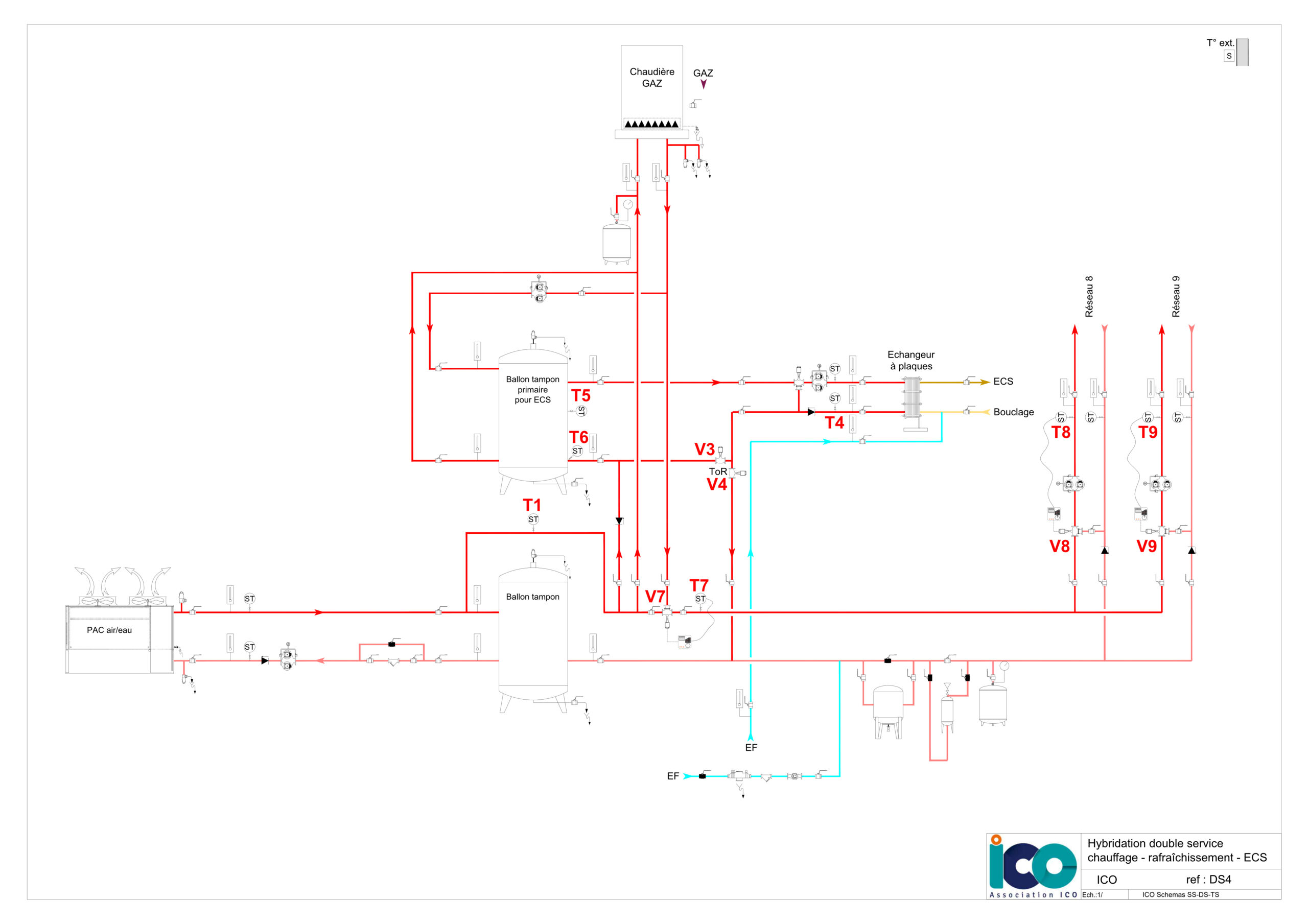

Fiche technique du schéma DS4

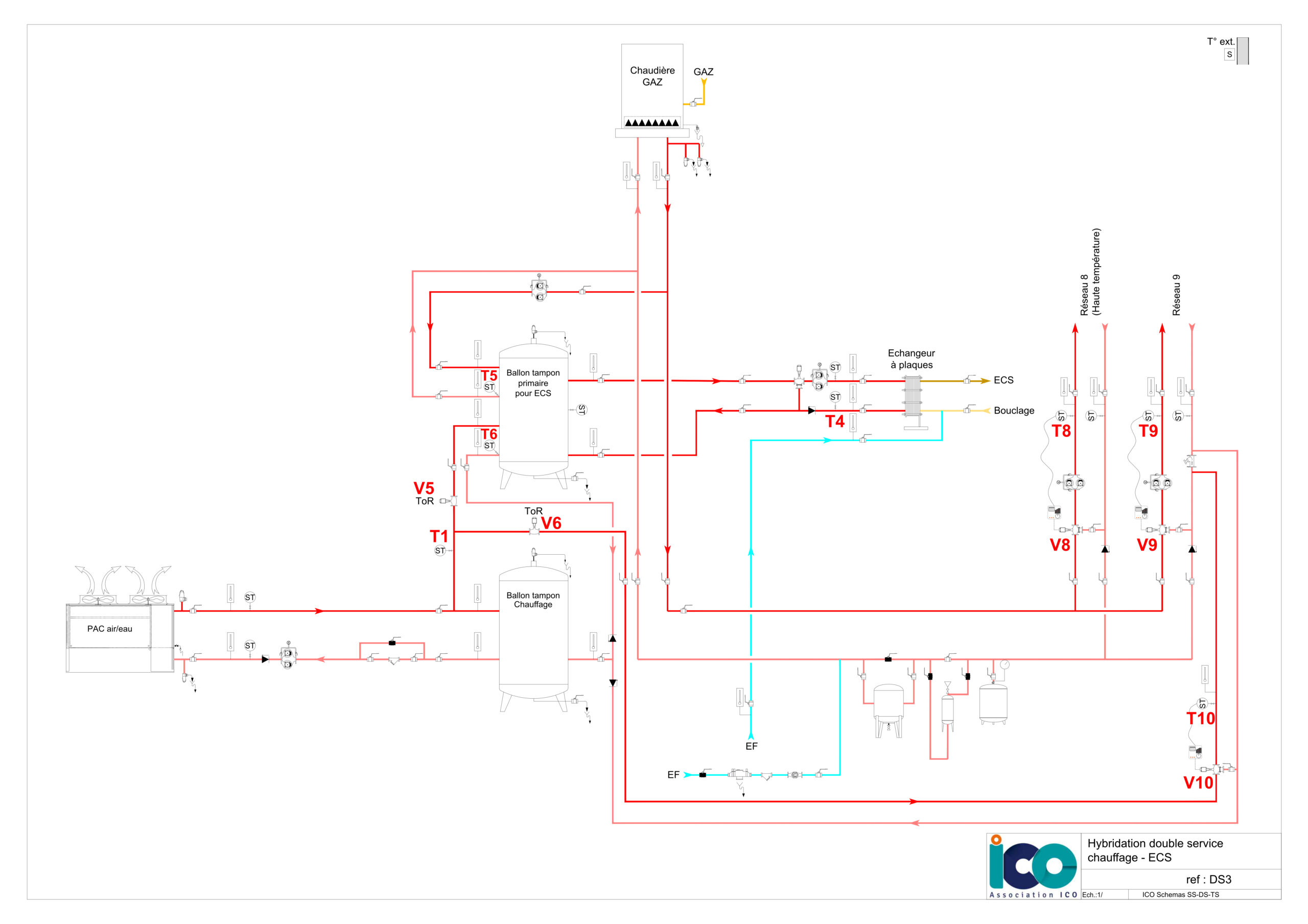

Fiche technique du schéma DS3

Fiche technique du schéma DS2

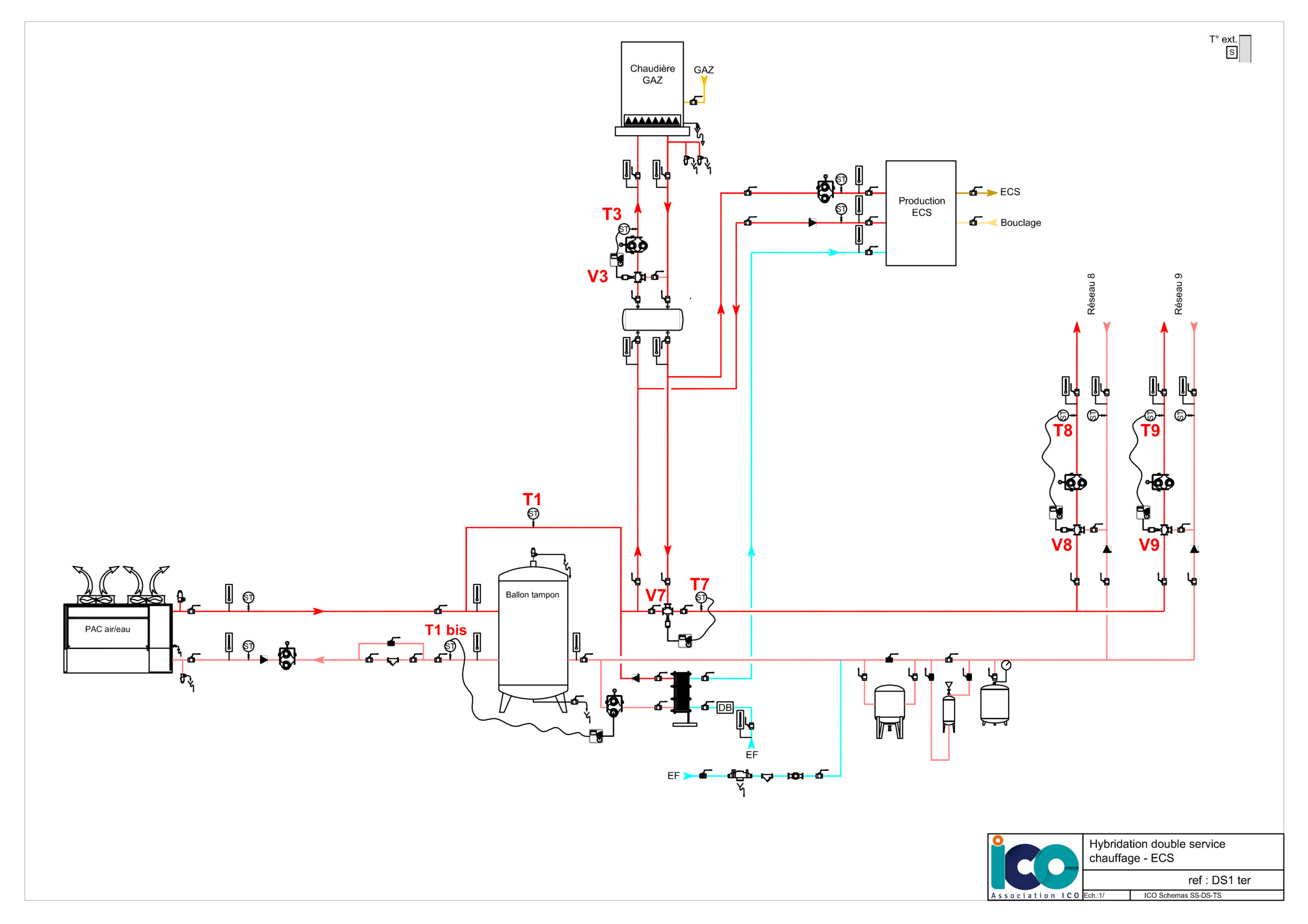

Fiche technique du schéma DS1 ter

Fiche technique du schéma DS1 bis

Fiche technique du schéma DS1

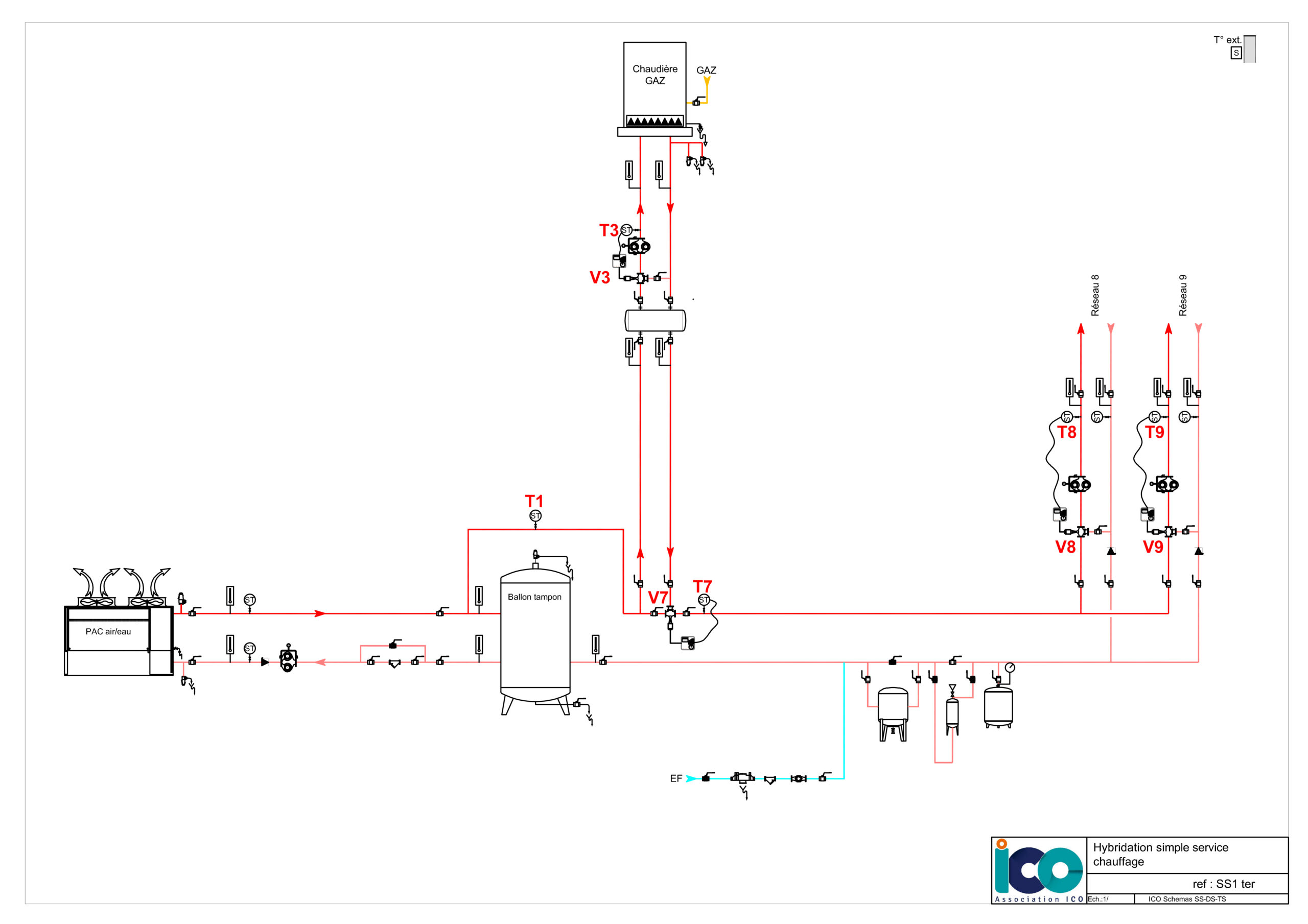

Fiche technique du schéma SS1 ter

Fiche technique du schéma SS1 bis

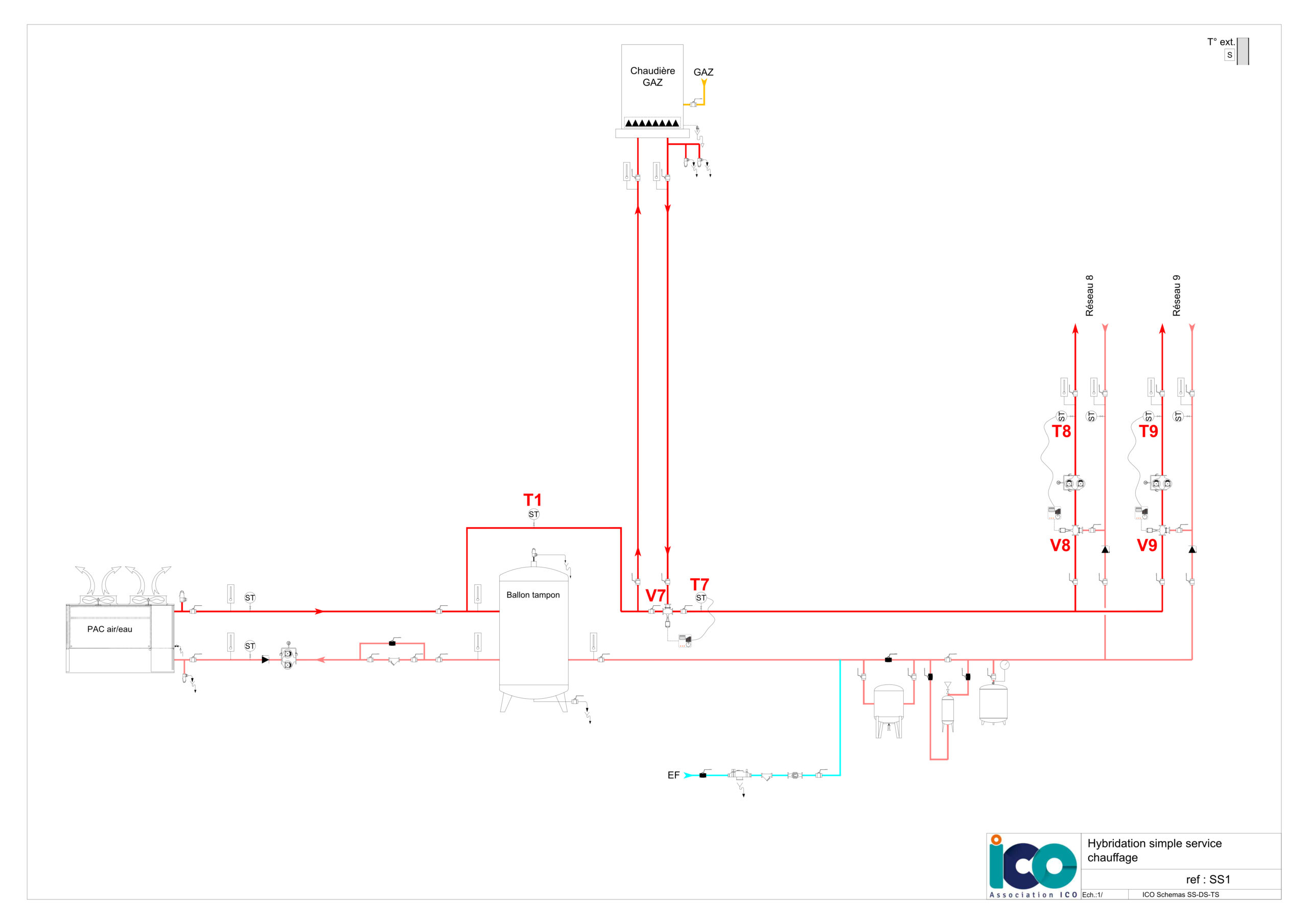

Fiche technique du schéma SS1

Présentation

Hybridation des deux circuits de chauffage ou hybridation totale du chauffage avec la PAC.
Le choix d’hybrider l’ensemble des réseaux de chauffage se justifie par exemple pour l’une des raisons suivantes :
Les réseaux 8 et 9 sont deux réseaux régulés
Leurs lois d’eau sont compatibles avec de bonnes performances de la pompe à chaleur.
Si l’un des deux réseaux est haute température (incompatible avec de bonnes performances de la PAC, préférer une hybridation partielle ou mono circuit).
La chaudière est une chaudière condensation sans contrainte de débit et de température.

Dimensionnement :

La puissance de la pompe à chaleur (Ppac) sera dimensionnée en mode chaud entre 15 et 40% des déperditions (D).
Ppac(0/50°C) = 0,15 à 0,4 x D suivant l’objectif recherché par le maître d’ouvrage (décarbonation, performance énergétique maximum, RE2020, …).
La chaudière est dimensionnée pour assurer l’intégralité des besoins de chauffage du site

Points d’attention : Description

Les réseaux 8 et 9 sont obligatoirement deux réseaux régulés. Si la loi d’eau d’un des deux réseaux est supérieure à certains moments de l’année à la température maximale que peut fournir la PAC (les jours les plus froids de la saison de chauffe par exemple), la chaudière complètera le besoin de température. La chaudière apportera également la puissance nécessaire une fois la puissance maximale de la PAC atteinte.
Le ballon de la PAC est en eau technique (non sanitaire).
Le sur débit primaire par rapport au secondaire (idéalement de 5%) va progressivement charger le ballon de la PAC à la température T1. La PAC se mettra à l’arrêt dès lors que son delta T mini sera atteint. Le ballon sera alors complètement chargé. Le circulateur de la PAC reste en fonctionnement. Lors d’un nouveau besoin, le ballon se déchargera jouant ainsi son rôle d’inertie avant que la PAC ne se remette en route.

Fonctionnement en mode hiver

En chauffage

Les circuits de chauffage 8 et 9 sont alimentés par la PAC et une chaudière à condensation (sans contrainte de débit ni de température) qui assure l’appoint aussi bien en température qu’en puissance.
La PAC a pour consigne de maintenir la température T1.
La consigne en T1 doit tenir compte de la consigne du circuit chauffage dont la loi d’eau est la plus importante auquel il faut ajouter un décalage de consigne de +xK.
Ceci a pour but de privilégier le fonctionnement de la PAC par rapport à celui de la chaudière et s’assurer que cette dernière s’enclenchera que lorsque la température en T7 n’est pas suffisante.
En effet, si la température T1 est inférieure à la consigne chaudière mais qu’elle se situe dans la Bande Proportionnelle ou hystérésis de la consigne chaudière, la chaudière ne pourra pas s’enclencher et le confort ne sera pas satisfait. Le seul moyen d’éviter ce phénomène est de créer un décalage entre la consigne T1 et la consigne chaudière équivalente à la consigne T7.
Si la température T1 devient inférieure à la consigne, la sonde T7 va le détecter et demander à la vanne V7 de s’ouvrir pour que la chaudière apporte petit à petit le complément de chaleur nécessaire aux circuits de chauffage.
Dit autrement, en fonction de la chute de température constatée en T7 par rapport à la consigne du réseau le plus défavorisé, la vanne trois voies V7 va œuvrer de manière à forcer progressivement une partie du débit à circuler vers la chaudière.
Dès que la température T1 devient égale à la température désirée par les réseaux de chauffage +xK, T7 va détecter l’excès de calorie apporté par la chaudière et donc V7 va se fermer. La PAC assure alors seule, le besoin de chauffage.
Ce principe de régulation qui permet à la PAC et à l’appoint chaudière de satisfaire la loi d’eau du circuit chauffage le plus demandeur favorise la performance ou le COP de la PAC.
La consigne PAC en T1 peut également être réglée à une température supérieure à celle des circuits chauffage. Ce choix maximisera cette fois-ci son temps de fonctionnement ou son taux de couverture.
Lorsque la PAC a la puissance nécessaire pour satisfaire la consigne T1 (loi d’eau du réseau le plus défavorisé + x°K), ce sont les vannes V8 et V9 qui maintiendront les lois d’eau souhaitées par les deux réseaux de chauffage.

La chaudière suit la consigne du réseau de chauffage le plus demandeur.
Elle se met en route si un écart entre cette consigne et T7 est constaté.

Fonctionnement en mode été.

Toute l’installation est à l’arrêt.

Le bon schéma pour la bonne hybridation

Les solutions d’hybridation sont un excellent compromis permettant de décarboner par le recours aux PAC pour une grosse partie des consommations énergétiques tout en limitant les contraintes de mise en œuvre et acoustiques et en maîtrisant les coûts d’investissement, de fonctionnement et de renouvellement grâce aux chaudières. Pour optimiser les performances énergétiques, il est nécessaire d’avoir recours au meilleur des deux technologies (PAC et chaudière) avec la bonne hydraulique et la bonne régulation. C’est dans ce but qu’ICO a développé un outil, basé sur le retour d’expérience de ses experts, qui vous permettra, en quelques clics, d’accéder au schéma technique optimal et à son analyse fonctionnelle.

Généralités

Le principe général retenu dans tous les schémas proposés est d’utiliser une ou plusieurs PAC pour réchauffer les retours des réseaux de chauffage.
Selon l’objectif premier recherché (performance énergétique, décarbonation ou optimisation des coûts d’investissement ou de fonctionnement), le positionnement de la PAC pourra varier.

C’est ainsi que nous proposons :

Le guide

Laissez-vous guider en répondant aux questions pour sélectionner les schémas les plus pertinents pour votre projet.

Quelle est la superficie totale et la configuration (hauteur sous plafond, isolation) des bâtiments ou des ateliers à couvrir par la future installation ?

Quel est le niveau de température requis sur votre réseau de distribution actuel pour vos process ou votre chauffage ?

Disposez-vous d'un besoin simultané de froid (climatisation ou refroidissement de process) pendant que vous chauffez vos locaux ?

Quelle est la source froide ou de récupération (chaleur fatale) accessible à proximité immédiate de votre local technique ?

Quelle est la situation de votre TGBT vis-à-vis de la puissance électrique disponible pour ce projet ?

1
/
5

TS5 (été/hiver)

Hybridation triple service (chauffage, rafraîchissement et ECS) totale avec PAC par usage ; production ECS de tout type
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Configuration
Téléchargements

La schémathèque

Voici la schémathèque complète. Vous avez la possibilité de passer d'un schéma à l'autre, de consulter l'analyse fonctionnelle du schéma affiché et de les télécharger en format PDF après avoir rempli un formulaire d'identification.
Schémas disponibles

SS1

Hybridation totale des réseaux secondaires en chauffage seul sans contrainte de débit ni de température sur la chaudière
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Configuration
Téléchargements

SS1 bis

Hybridation totale des réseaux secondaires en chauffage seul avec une chaudière nécessitant un débit minimum d'irrigation
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

SS1 ter

Hybridation totale des réseaux secondaires en chauffage seul avec une chaudière nécessitant un débit minimum d'irrigation et une température minimum de retour
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

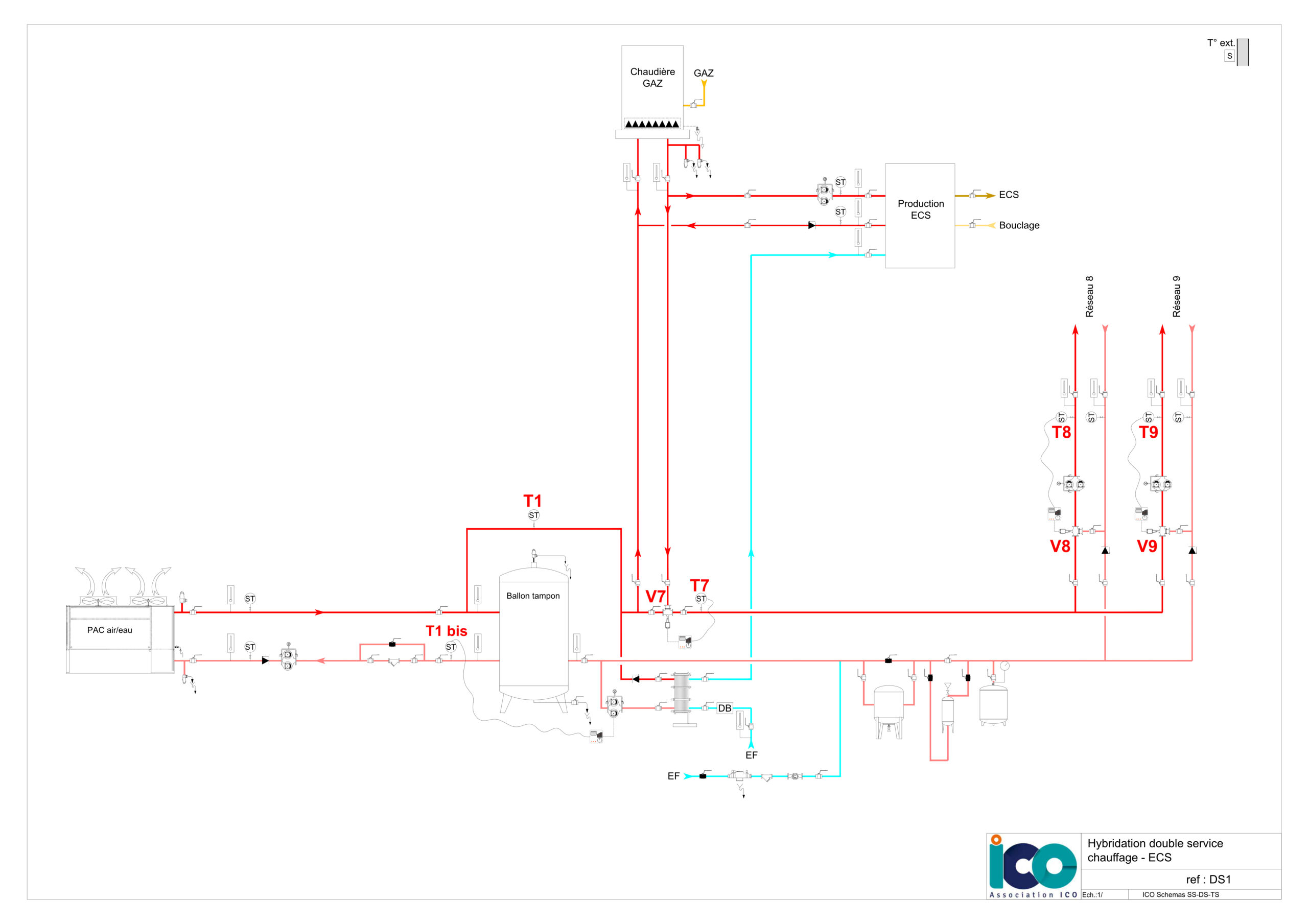

DS1

Hybridation double service (chauffage et ECS) totale avec préchauffage de l'eau froide alimentant la production ECS par la PAC via échangeur à plaques ; production ECS de tout type ; chaudière sans contrainte de débit ni de température
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

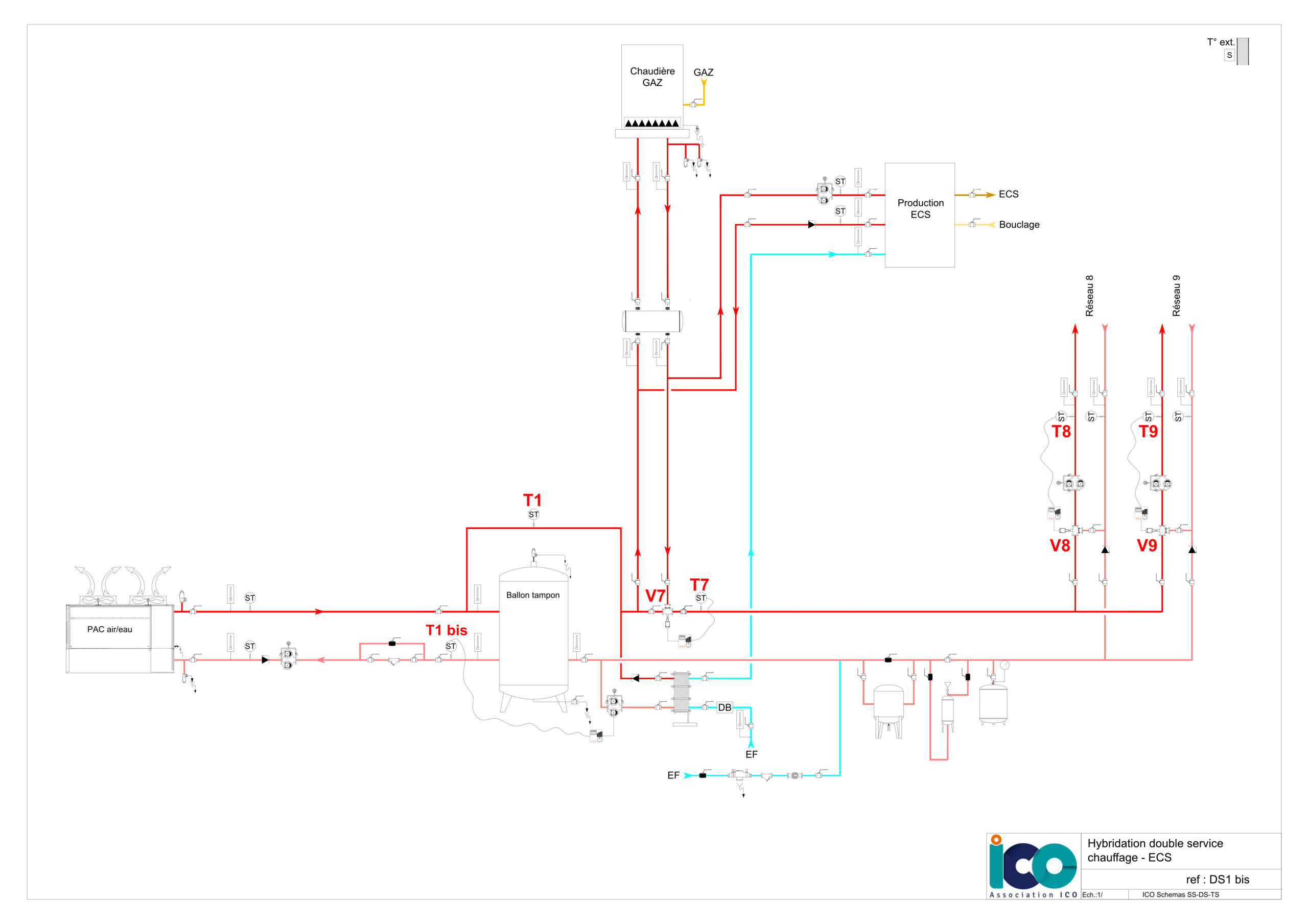

DS1 bis

Hybridation double service (chauffage et ECS) totale avec préchauffage de l'eau froide alimentant la production ECS par la PAC via échangeur à plaques ; production ECS de tout type ; chaudière nécessitant un débit minimum d'irrigation
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

DS1 ter

Hybridation double service (chauffage et ECS) totale avec préchauffage de l'eau froide alimentant la production ECS par la PAC via échangeur à plaques ; production ECS de tout type ; chaudière nécessitant un débit minimum d'irrigation et une température minimum de retour
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

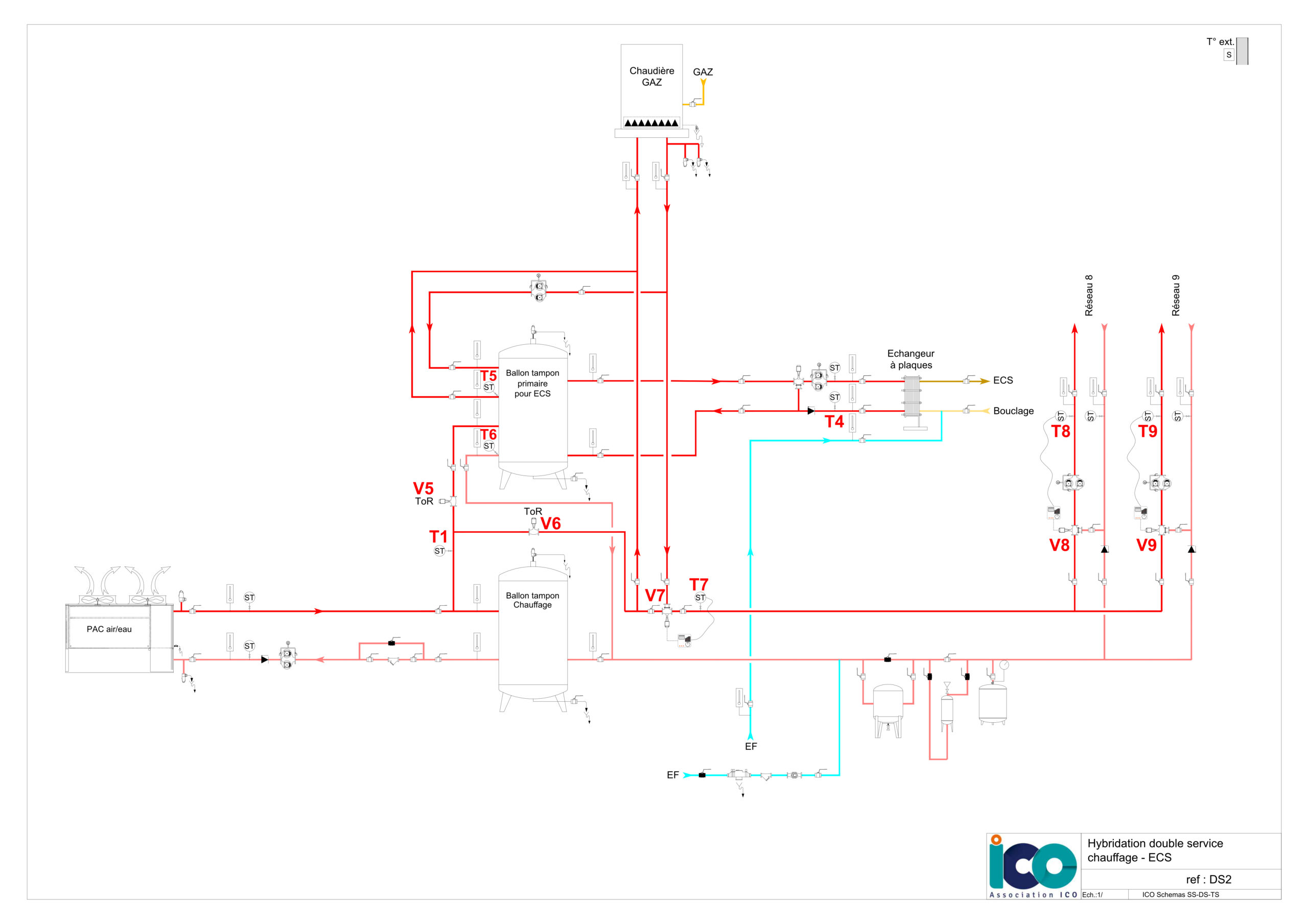

DS2

Hybridation double service (chauffage et ECS) totale avec stockage primaire d'énergie alimenté par la PAC et par la chaudière pour la production ECS instantanée
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

DS3

Hybridation double service (chauffage et ECS) mono-circuit avec stockage primaire d'énergie alimenté par la PAC et par la chaudière pour la production ECS instantanée
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

DS4

Hybridation double service (chauffage et ECS) totale avec stockage primaire d'énergie alimenté par la chaudière pour la production ECS instantanée et réchauffage du retour échangeur ECS par la PAC
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

DS5

Hybridation double service (chauffage et ECS) mono-circuit avec stockage primaire d'énergie alimenté par la chaudière pour la production ECS instantanée et réchauffage du retour échangeur ECS par la PAC
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

DS6

Hybridation double service (chauffage et ECS) totale avec PAC par usage ; production ECS de tout type
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

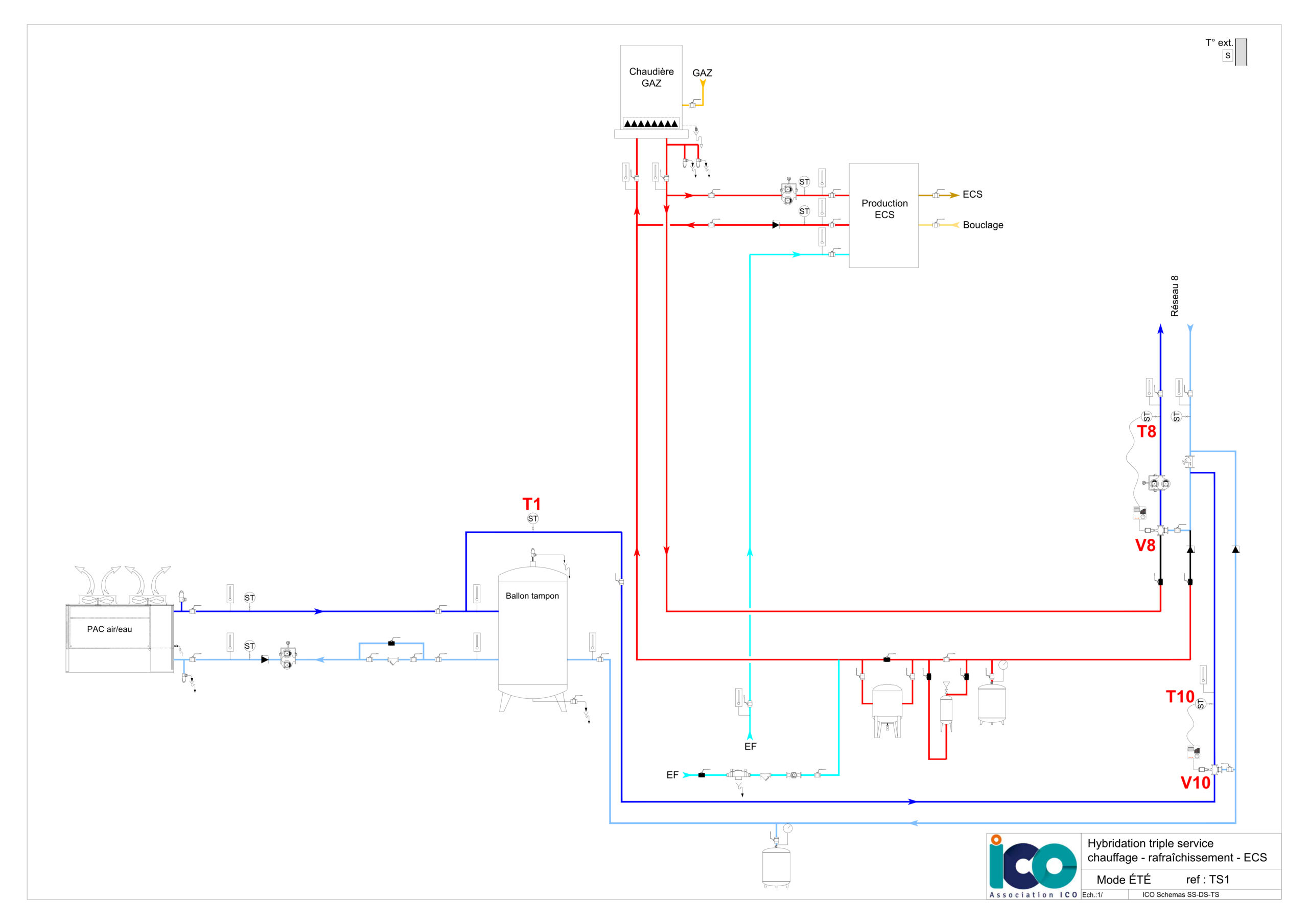

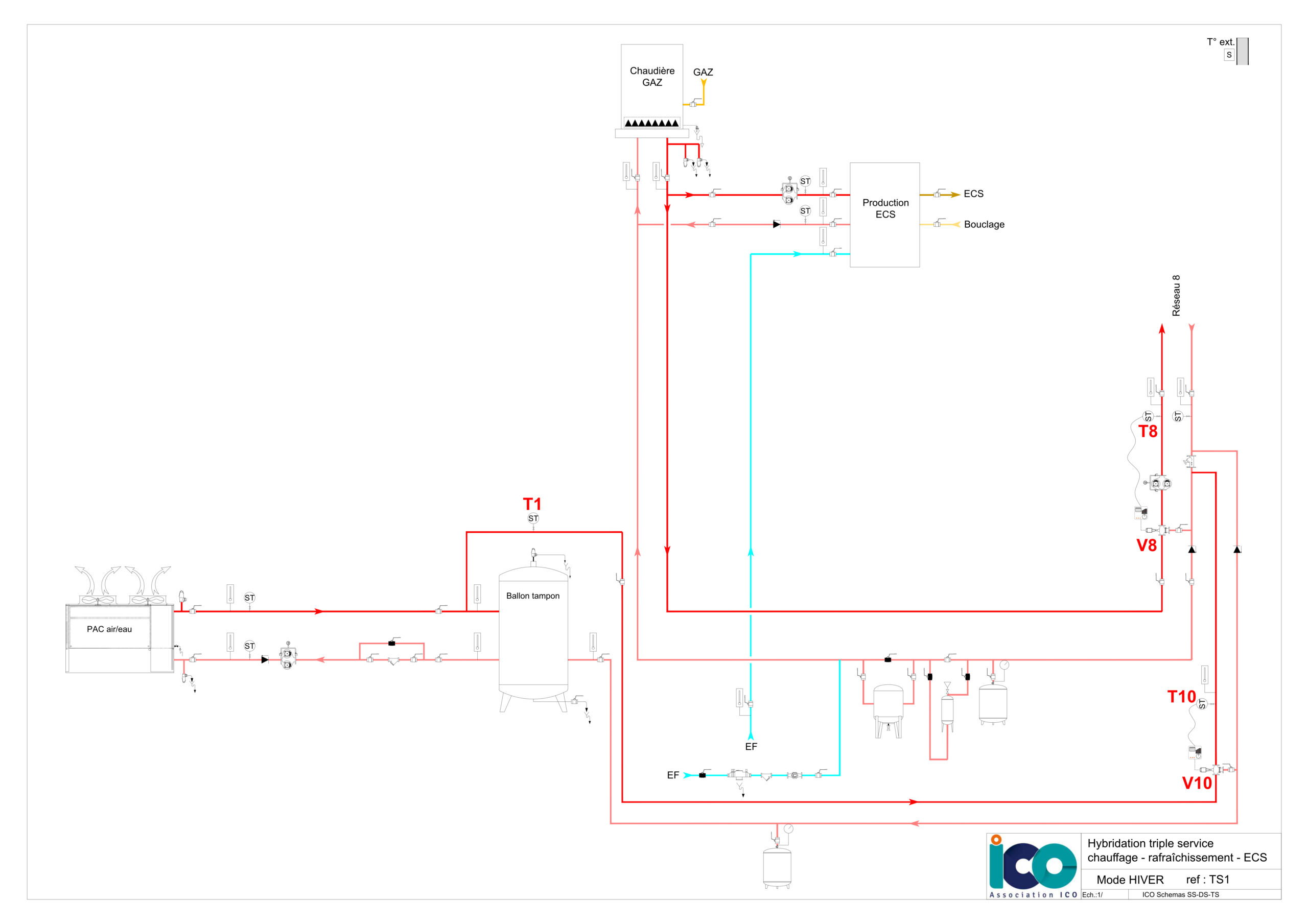

TS1 (été/hiver)

Hybridation chauffage mono-circuit avec PAC réversible alimentant le réseau secondaire en eau glacée en mode froid ; production ECS de tout type alimentée par la chaudière
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

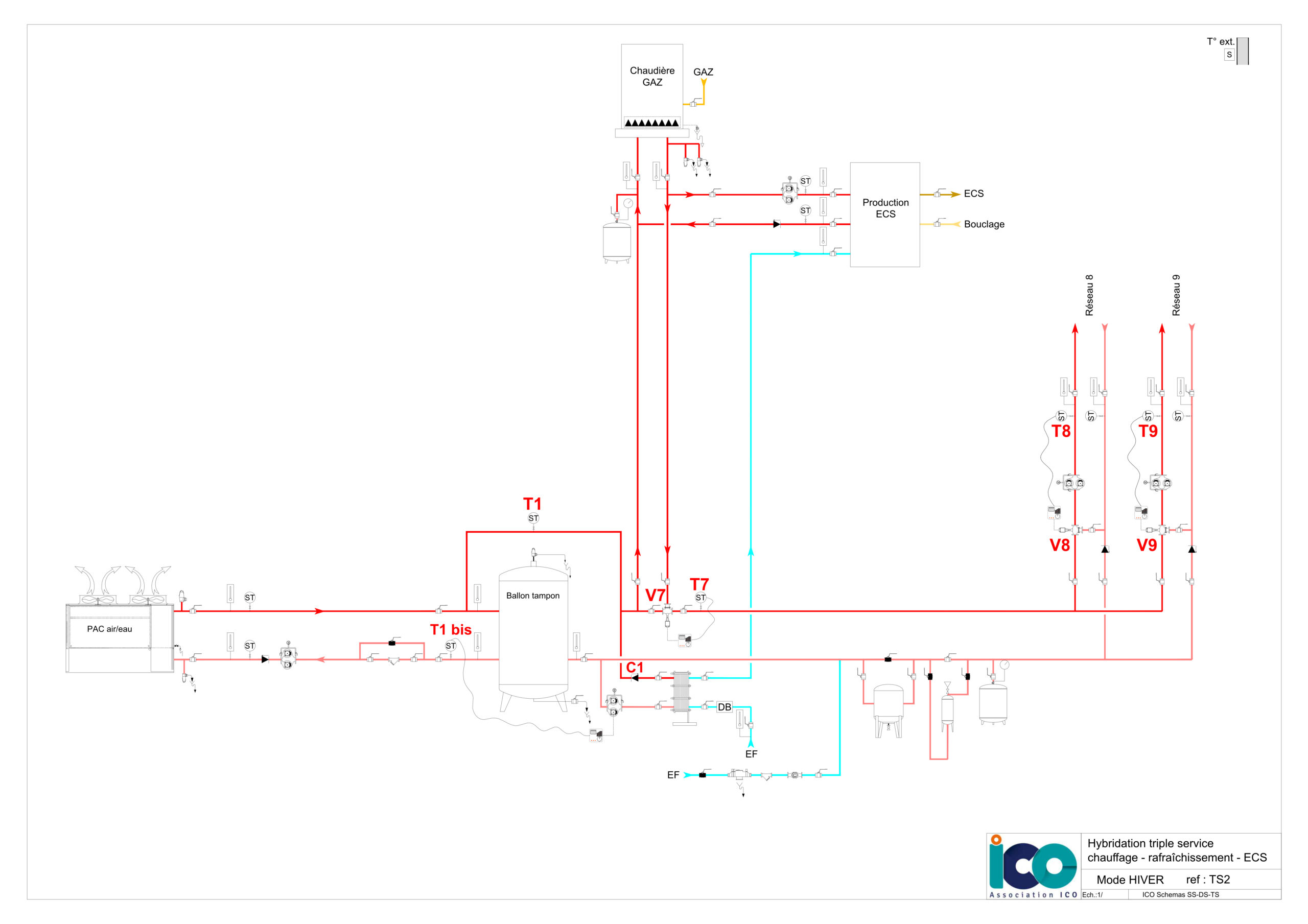

TS2 (été/hiver)

Hybridation triple service (chauffage, rafraîchissement et ECS) totale avec PAC réversible et préchauffage de l'eau froide alimentant la production ECS par la PAC via échangeur à plaques en mode chaud ; production ECS de tout type
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

TS3 (été/hiver)

Hybridation triple service (chauffage, rafraîchissement et ECS) mono-circuit avec PAC réversible, préchauffage de l'eau froide alimentant la production ECS par la PAC via échangeur à plaques en mode chaud et stockage primaire d'énergie alimenté par la chaudière pour la production ECS instantanée
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Téléchargements

TS4 (été/hiver)

Hybridation triple service (chauffage, rafraîchissement et ECS) totale avec PAC réversible, stockage primaire d'énergie alimenté par la chaudière pour la production ECS instantanée et réchauffage du retour échangeur ECS par la PAC en mode chaud
Les schémas de principe et leurs analyses fonctionnelles ne sont pas des documents contractuels. Les solutions illustrées ne sont en aucun cas des schémas d’exécution et n’excluent en rien une étude réalisée par un bureau d’études qualifié. Ils sont donnés à titre informatif et ne sauraient engager la responsabilité d’ICO.
Configuration
Téléchargements

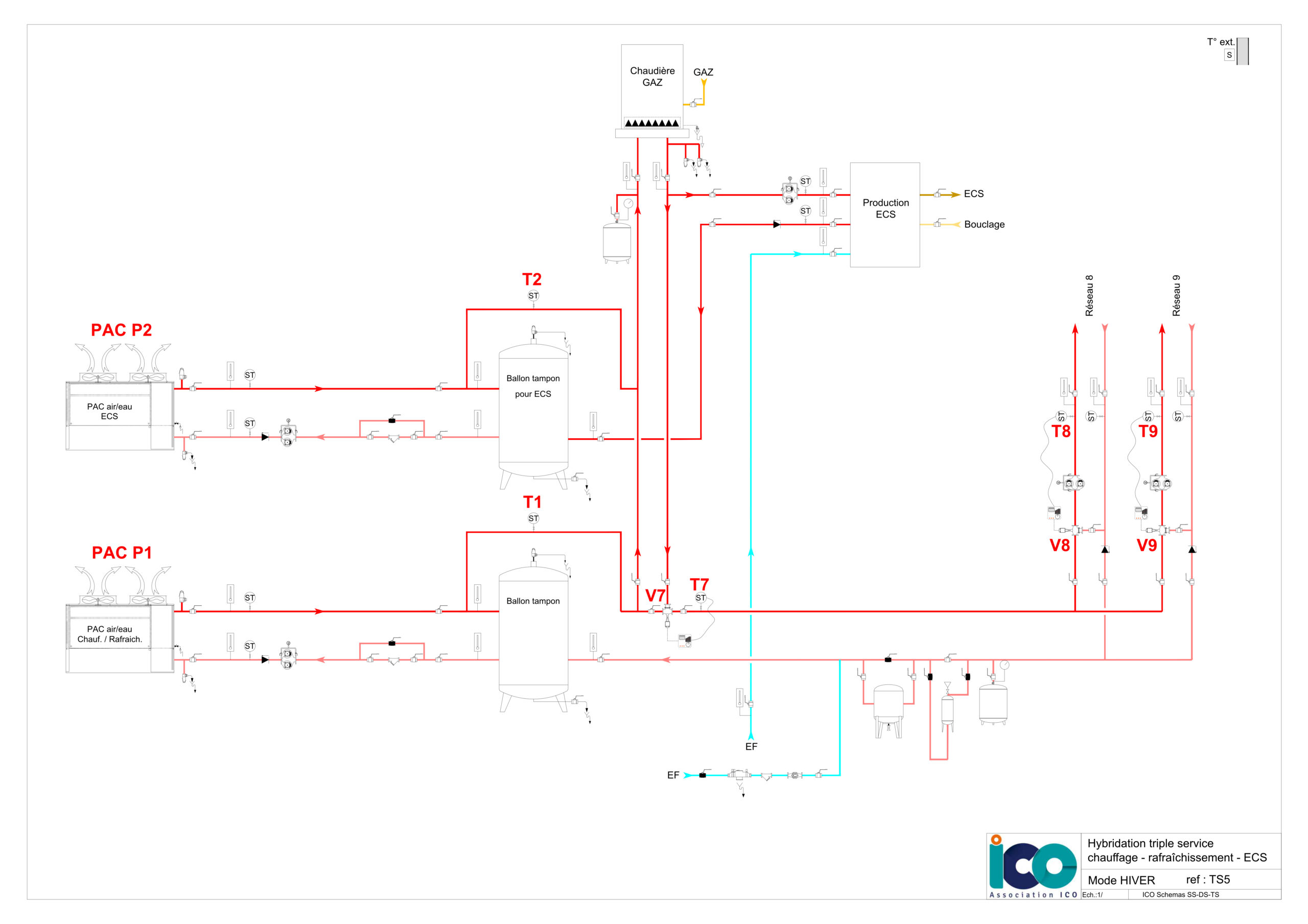

TS5 (été/hiver)
